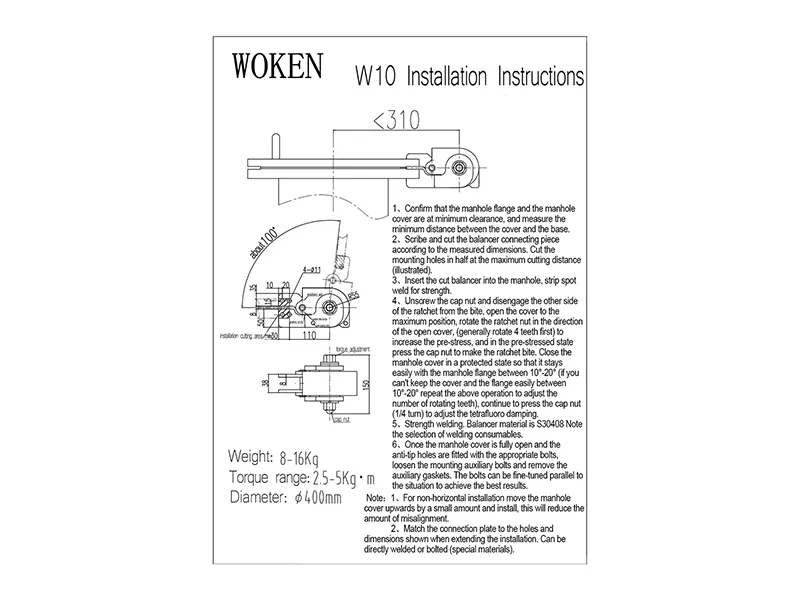

InstallationsdiagrammParameterbeschreibungGewicht: 8-16 kgDrehmomentbereich: 2,5-5 kg · mDurchmesser: φ400mmInstallationsanweisungen1 、 Bestätigen Sie, dass der Schachtflansch und die Schachtabdeckung minimaler Abstand haben und den Mindestabstand zwischen der Abdeckung und der Basis messen.2 、 Schreiber und schneiden Sie den Balancer -Verbindungsstück gemäß den gemessenen Abmessungen. Schneiden Sie die Befestigungslöcher bei maximaler Schneidabstand in zwei Hälften (dargestellt).3 、 Streifen Sie den geschnittenen Balancer in das Mannloch ein.4 、 Die Kappenmutter abschrauben und die ande...

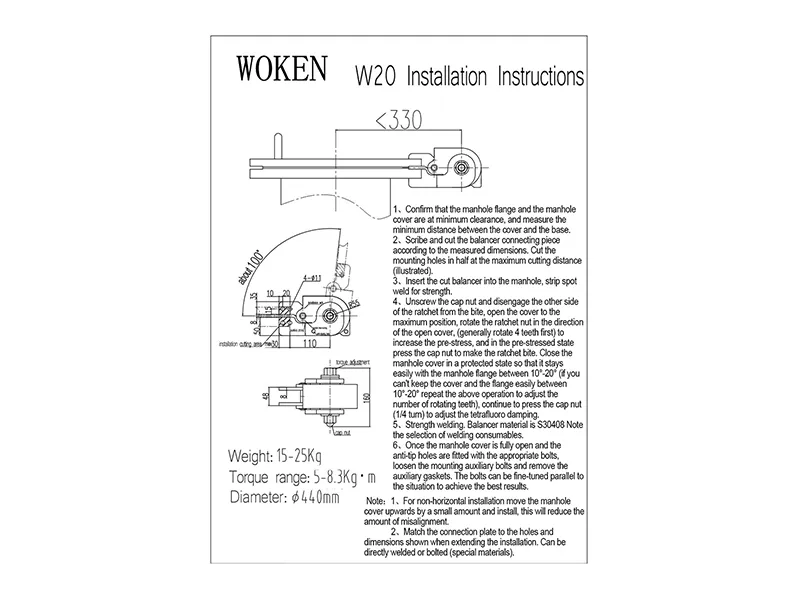

InstallationsdiagrammParameterbeschreibungGewicht: 15-25 kgDrehmomentbereich: 5-8,3 kg · mDurchmesser: φ440 mmInstallationsanweisungen1 、 Bestätigen Sie, dass der Schachtflansch und die Schachtabdeckung minimaler Abstand haben und den Mindestabstand zwischen der Abdeckung und der Basis messen.2 、 Schreiber und schneiden Sie den Balancer -Verbindungsstück gemäß den gemessenen Abmessungen. Schneiden Sie die Befestigungslöcher bei maximaler Schneidabstand in zwei Hälften (dargestellt).3 、 Streifen Sie den geschnittenen Balancer in das Mannloch ein.4 、 Die Kappenmutter abschrauben und die ande...

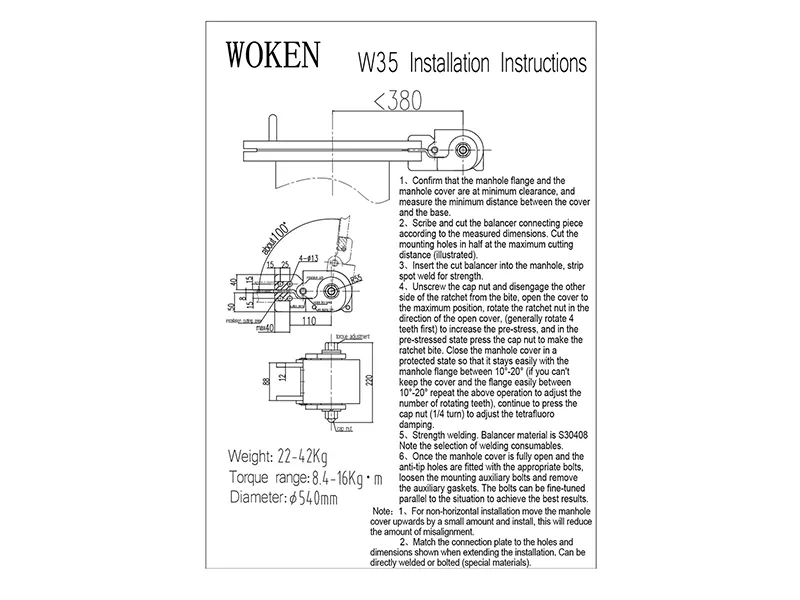

InstallationsdiagrammParameterbeschreibungGewicht: 22-42 kgDrehmomentbereich: 8,4-16 kg · mDurchmesser: φ540 mmInstallationsanweisungen1 、 Bestätigen Sie, dass der Schachtflansch und die Schachtabdeckung minimaler Abstand haben und den Mindestabstand zwischen der Abdeckung und der Basis messen.2 、 Schreiber und schneiden Sie den Balancer -Verbindungsstück gemäß den gemessenen Abmessungen. Schneiden Sie die Befestigungslöcher bei maximaler Schneidabstand in zwei Hälften (dargestellt).3 、 Streifen Sie den geschnittenen Balancer in das Mannloch ein.4 、 Die Kappenmutter abschrauben und die and...

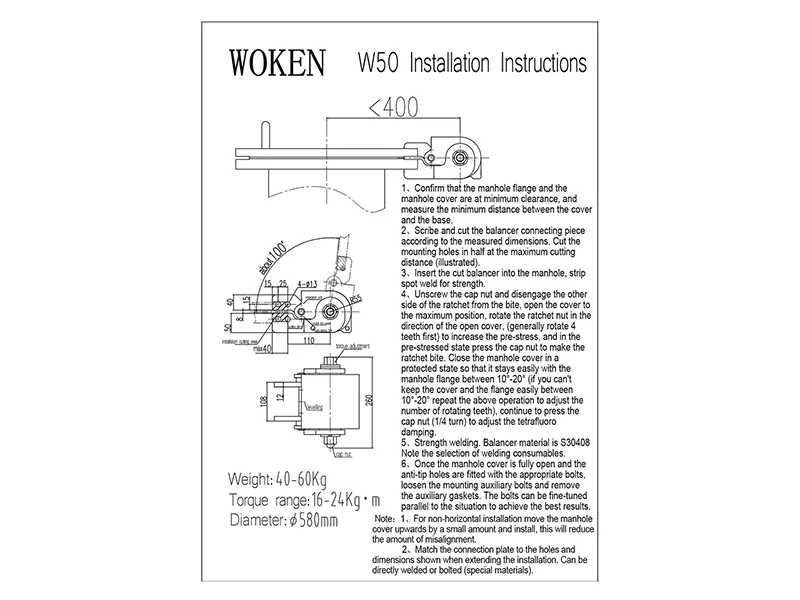

InstallationsdiagrammParameterbeschreibungGewicht: 40-60 kgDrehmomentbereich: 16-24 kg · mDurchmesser: φ580 mmInstallationsanweisungen1 、 Bestätigen Sie, dass der Schachtflansch und die Schachtabdeckung minimaler Abstand haben und den Mindestabstand zwischen der Abdeckung und der Basis messen.2 、 Schreiber und schneiden Sie den Balancer -Verbindungsstück gemäß den gemessenen Abmessungen. Schneiden Sie die Befestigungslöcher bei maximaler Schneidabstand in zwei Hälften (dargestellt).3 、 Streifen Sie den geschnittenen Balancer in das Mannloch ein.4 、 Die Kappenmutter abschrauben und die ande...

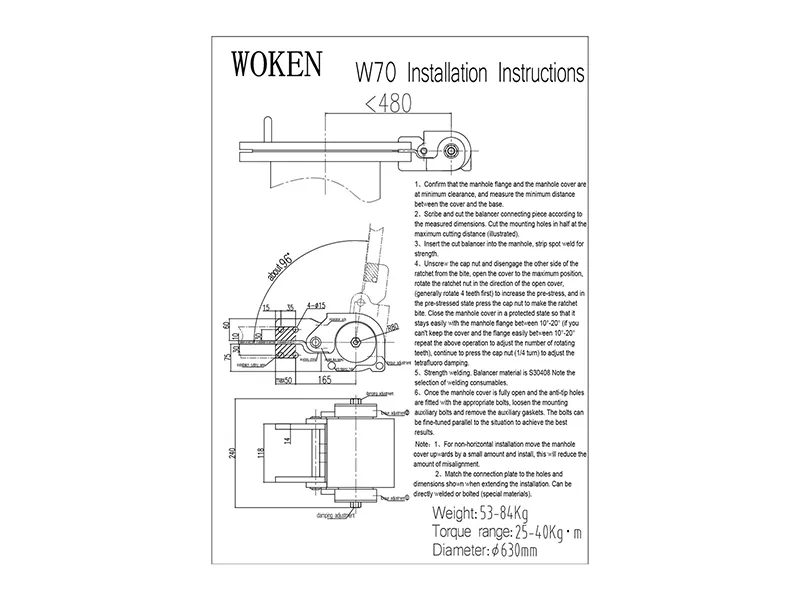

InstallationsdiagrammParameterbeschreibungGewicht: 53-84 kgDrehmomentbereich: 25-40 kg · mDurchmesser: φ630mmInstallationsanweisungen1 、 Bestätigen Sie, dass der Schachtflansch und die Schachtabdeckung minimaler Abstand haben und den Mindestabstand zwischen der Abdeckung und der Basis messen.2 、 Schreiber und schneiden Sie das Balancer -Verbindungsstück gemäß den gemessenen Abmessungen. Schneiden Sie die Befestigungslöcher bei maximaler Schneidabstand in zwei Hälften (dargestellt).3 、 Streifen Sie den geschnittenen Balancer in das Mannloch ein.4 、 Die Kappenmutter abschrauben und die ande...

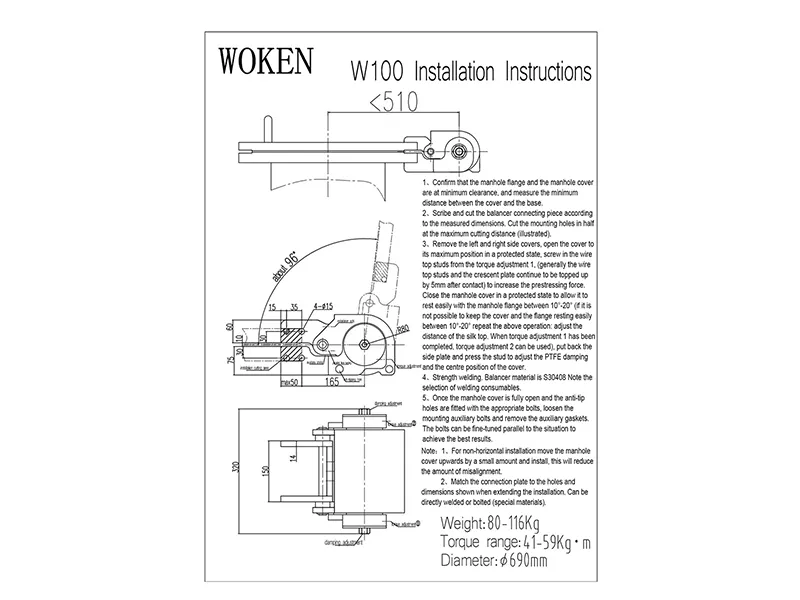

InstallationsdiagrammParameterbeschreibungGewicht: 80-116 kgDrehmomentbereich: 41-59 kg · mDurchmesser: φ690 mmInstallationsanweisungen1 、 Bestätigen Sie, dass der Schachtflansch und die Schachtabdeckung minimaler Abstand haben und den Mindestabstand zwischen der Abdeckung und der Basis messen.2 、 Schreiber und schneiden Sie den Balancer -Verbindungsstück gemäß den gemessenen Abmessungen. Schneiden Sie die Befestigungslöcher bei maximaler Schneidabstand in zwei Hälften (dargestellt).3 、 Entfernen Sie die linken und rechten Seite und öffnen Sie die Abdeckung in einem geschützten Zustand in d...

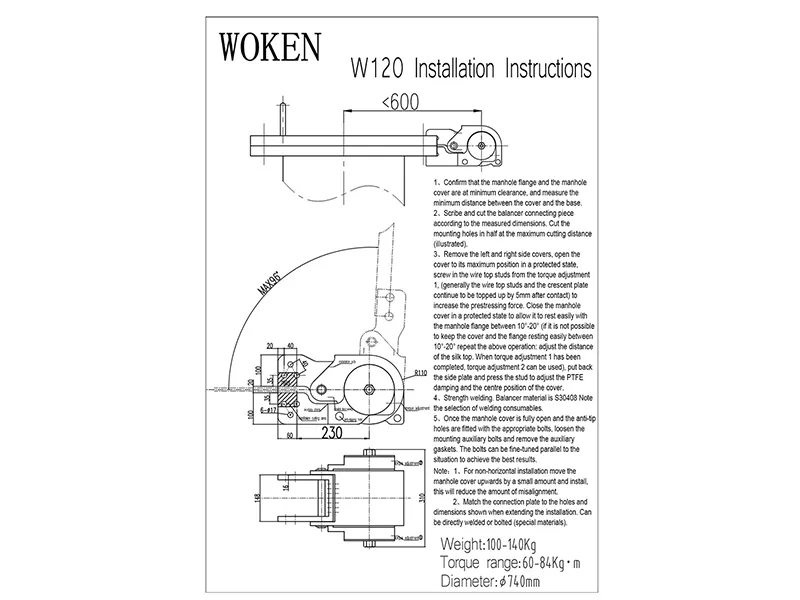

InstallationsdiagrammParameterbeschreibungGewicht: 100-140 kgDrehmomentbereich: 60-84 kg · mDurchmesser: φ740 mmInstallationsanweisungen1 、 Bestätigen Sie, dass der Schachtflansch und die Schachtabdeckung minimaler Abstand haben und den Mindestabstand zwischen der Abdeckung und der Basis messen.2 、 Schreiber und schneiden Sie den Balancer -Verbindungsstück gemäß den gemessenen Abmessungen. Schneiden Sie die Befestigungslöcher bei maximaler Schneidabstand in zwei Hälften (dargestellt).3 、 Entfernen Sie die linken und rechten Seite und öffnen Sie die Abdeckung in einem geschützten Zustand in...

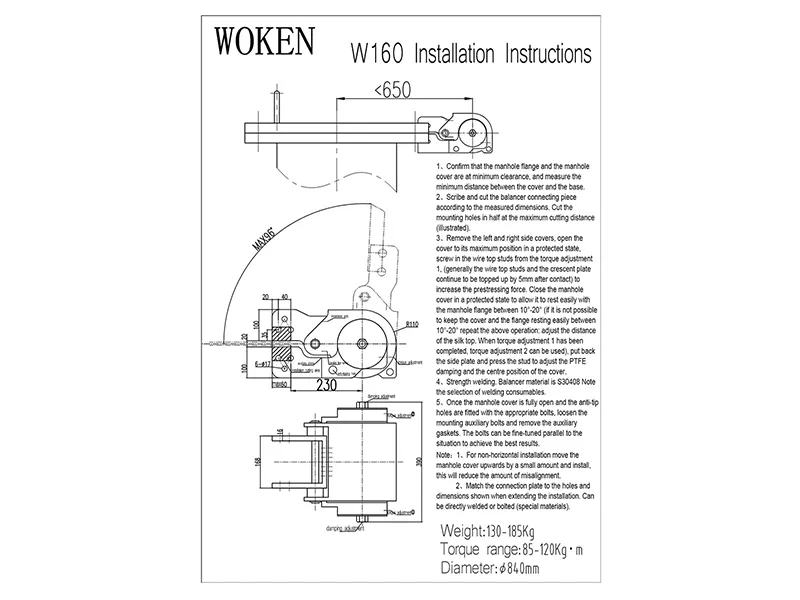

InstallationsdiagrammParameterbeschreibungGewicht: 130-185 kgDrehmomentbereich: 85-120 kg · mDurchmesser: φ840 mmInstallationsanweisungen1 、 Bestätigen Sie, dass der Schachtflansch und die Schachtabdeckung minimaler Abstand haben und den Mindestabstand zwischen der Abdeckung und der Basis messen.2 、 Schreiber und schneiden Sie den Balancer -Verbindungsstück gemäß den gemessenen Abmessungen. Schneiden Sie die Befestigungslöcher bei maximaler Schneidabstand in zwei Hälften (dargestellt).3 、 Entfernen Sie die linken und rechten Seite und öffnen Sie die Abdeckung in einem geschützten Zustand i...
InstallationsdiagrammParameterbeschreibungGewicht: 170-240 kgDrehmomentbereich: 119-168 kg · mDurchmesser: φ940 mmInstallationsanweisungen1 、 Bestätigen Sie, dass der Schachtflansch und die Schachtabdeckung minimaler Abstand haben und den Mindestabstand zwischen der Abdeckung und der Basis messen.2 、 Schreiber und schneiden Sie den Balancer -Verbindungsstück gemäß den gemessenen Abmessungen. Schneiden Sie die Befestigungslöcher bei maximaler Schneidabstand in zwei Hälften (dargestellt). 3 、 Entfernen Sie die linken und die rechte Seite und öffnen Sie die Abdeckung in einem geschützten Zusta...
